電路板廠抄板流程

文章出處：http://m.mahaoyun9.com網責任編輯：恒成和電路板作者：恒成和線路板人氣：-發表時間：2019-12-26 18:58:00

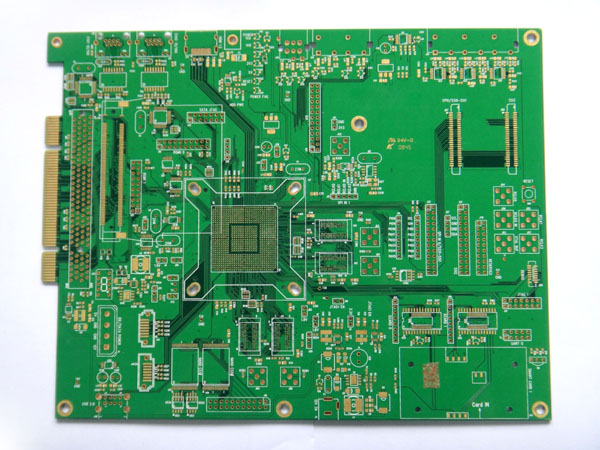

第一步，拿到一塊PCB，首先在紙上記錄好所有元氣件的型號，參數，以及位置，尤其是二極管，三機管的方向，IC缺口的方向。最好用數碼相機拍兩張元氣件位置的照片。

　　第二步，拆掉所有器件，并且將PAD孔里的錫去掉。用酒精將PCB清洗干凈，然后放入掃描儀內，啟動POHTOSHOP，用彩色方式將絲印面掃入，并打印出來備用。

　　第三步，用水紗紙將TOP LAYER 和BOTTOM LAYER兩層輕微打磨，打磨到銅膜發亮，放入掃描儀，啟動PHOTOSHOP，用彩色方式將兩層分別掃入。注意，PCB在掃描儀內擺放一定要橫平樹直，否則掃描的圖象就無法使用。

　　第四步，調整畫布的對比度，明暗度，使有銅膜的部分和沒有銅膜的部分對比強烈，然后將次圖轉為黑白色，檢查線條是否清晰，如果不清晰，則重復本步驟。如果清晰，將圖存為黑白BMP格式文件TOP.BMP和BOT.BMP。

　　第五步，將兩個BMP格式的文件分別轉為PROTEL格式文件，在PROTEL中調入兩層，如過兩層的PAD和VIA的位置基本重合，表明前幾個步驟做的很好，如果有偏差，則重復第三步。

　　第六，將TOP。BMP轉化為TOP。PCB，注意要轉化到SILK層，就是黃色的那層，然后你在TOP層描線就是了，并且根據第二步的圖紙放置器件。畫完后將SILK層刪掉。

　　第七步，將BOT。BMP轉化為BOT。PCB，注意要轉化到SILK層，就是黃色的那層，然后你在BOT層描線就是了。畫完后將SILK層刪掉。

　　第八步，在PROTEL中將TOP。PCB和BOT。PCB調入，合為一個圖就OK了。

　　第九步，用激光打印機將TOP LAYER， BOTTOM LAYER分別打印到透明膠片上(1：1的比例)，把膠片放到那塊PCB上，比較一下是否有誤，如果沒錯，你就大功告成了。

此文關鍵字：電路板廠抄板
