淺談軟硬結合板

文章出處:http://m.mahaoyun9.com/網責任編輯:恒成和電路板作者:恒成和線路板人氣:-發表時間:2021-08-27 23:39:00

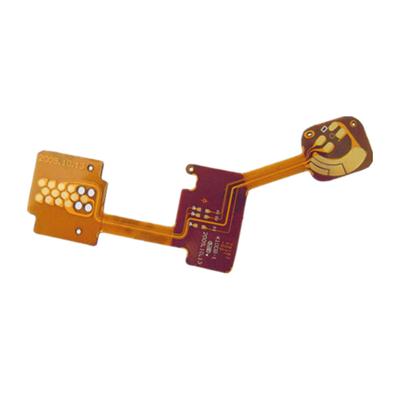

軟硬結合板同時具備FPC的特性與PCB的特性,因此,它可以用于一些有特殊要求的產品之中,既有一定的撓性區域,也有一定的剛性區域,對節省產品內部空間,減少成品體積,提高產品性能有很大的幫助,手機版常用。

軟硬結合板生產工序繁多,生產難度大,良品率較低,所投物料、人力較多,因此,其價格比較貴,生產周期比較長。



http://m.mahaoyun9.com/PCBdianlubanyingban.shtml



對于我們pcb設計工程師來說:在焊裝的過程中,軟硬結合板是拼在一起的。我們把元件放置并焊接在硬質板部分。某些產品需要在柔性板部分焊裝元器件,這種情況下,柔性板的下面要保留硬質板,用于支撐柔性板。硬質板不與柔性板粘貼在一起,并且使用可控制深度的銑刀銑出它的輪廓。當焊裝完成后,工人用手就可以把它壓下來。我們只需要把我們的軟硬部分區分開,告訴加工廠即可。

在PCB設計的時候我們需要注意:不要在拐角處彎曲,使用弧形走線,這里的轉彎角度就不要使用45度的走線和我們的直角銳角走線,走線寬度也不建議進行突然改變,對于軟板會有一個薄弱的著力點,后期不小心會產生軟板出現問題,軟板鋪銅 ,這里的灌銅使用網格銅皮的處理。焊盤設計上面柔性板上的焊盤必須要比典型的剛性板上的焊盤大一些,電路的器件密度不能太高,這些都是由于其本身的因素造成,設計師在設計的時候也需要去注意。同時對于雙面布局的柔性板子,布局也要注意錯開對稱。



恒成和線路板作為專業的FPC生產廠家,我們在數碼相機、汽車衛星方向定位裝置、液晶電視、筆記本電腦、醫療儀器、智能機器人、手機等通信領域都有涉足和研發,非常感謝眾多客戶對恒成和的支持,愿意與我們攜手共進,歡迎更多的客戶來洽談合作。












   深圳電路板廠

此文關鍵字:軟硬結合板
