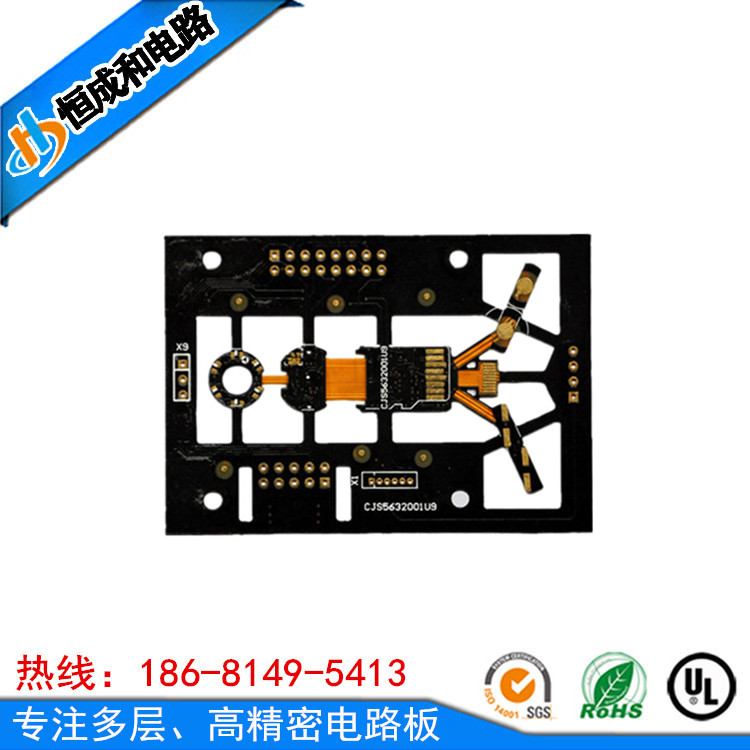

軟硬結合板哪家好
在科技產品迭代加速的今天,研發周期每縮短一天,都可能意味著搶占市場先機的絕對優勢。然而,許多企業在軟硬結合板采購中常面臨“交期焦慮”——傳統廠家動輒7-15天的打樣周期,不僅拖慢原型驗證節奏,更可能導致產品錯失黃金上市窗口。恒成和電路深耕軟硬結合板領域12年,深刻理解“時間就是市場話語權”,通過全流程技術革新與產能升級,將行業平均打樣周期壓縮至24-48小時,重新定義柔性電路快速響應標準。
為實現極速交付,恒成和電路構建了“三位一體”保障體系:智能生產中樞配備德國進口激光成型機、日本全自動層壓機等尖端設備,實現從Gerber文件解析到成品檢測的全自動化流轉,生產效率較行業標準提升300%;材料戰略儲備中心常備20余種高頻基材(包括羅杰斯RO4350B、松下R-5775等特種板材)及10萬級潔凈車間,確保緊急訂單無需等待物料采購周期;工程技術團隊實施“7×24小時輪班制”,從DFM可制造性分析到阻抗匹配調試,1小時內響應客戶技術需求,3小時內完成生產方案確認。這種“技術前置+產能冗余+流程再造”的模式,使恒成和電路在2024年實現99.6%的訂單準時交付率,遠超行業85%的平均水平。
品質與速度的雙重保障,源于對細節的極致把控。恒成和電路采用“雙軌制質檢”體系:在線AOI光學檢測設備對線路精度進行微米級掃描(最小線寬/間距達25μm),配合人工抽樣進行熱沖擊(260℃/10秒)、彎折測試(180°循環1萬次)等可靠性驗證,確保快速交付的同時滿足IPC-6012F Class 3級標準。針對5G基站、醫療內窺鏡等高端領域的特殊需求,公司還可提供激光剝離(LLO)、覆蓋膜無膠工藝等定制化解決方案,打樣周期仍能控制在48小時內。這種“極速不妥協”的理念,已助力2000+客戶實現產品快速迭代,其中某消費電子龍頭企業通過恒成和的快速打樣服務,將新品研發周期從6個月縮短至3個月,成功搶占全球市場份額。
選擇恒成和電路,您獲得的不僅是一張軟硬結合板樣品,更是一套完整的研發加速方案:專屬項目經理全程跟進訂單進度,通過ERP系統實時推送生產節點信息;打樣完成后提供免費DFM優化報告,幫助客戶在量產階段進一步降本增效;對于長期合作客戶,還可開通“VIP綠色通道”,享受優先排產、技術預研支持等增值服務。目前,恒成和電路已在深圳、蘇州建立兩大生產基地,總產能達每月50000㎡,可同時承接100+加急打樣訂單。無論您是需要0.1mm超薄柔性區的可穿戴設備方案,還是含20層剛性區的服務器主板,恒成和電路都能以“小時級響應、天級交付”的硬實力,成為您產品研發的“極速引擎”。立即撥打技術咨詢熱線18681495413,讓您的創新構想快速落地,在激烈的市場競爭中搶占先機!
